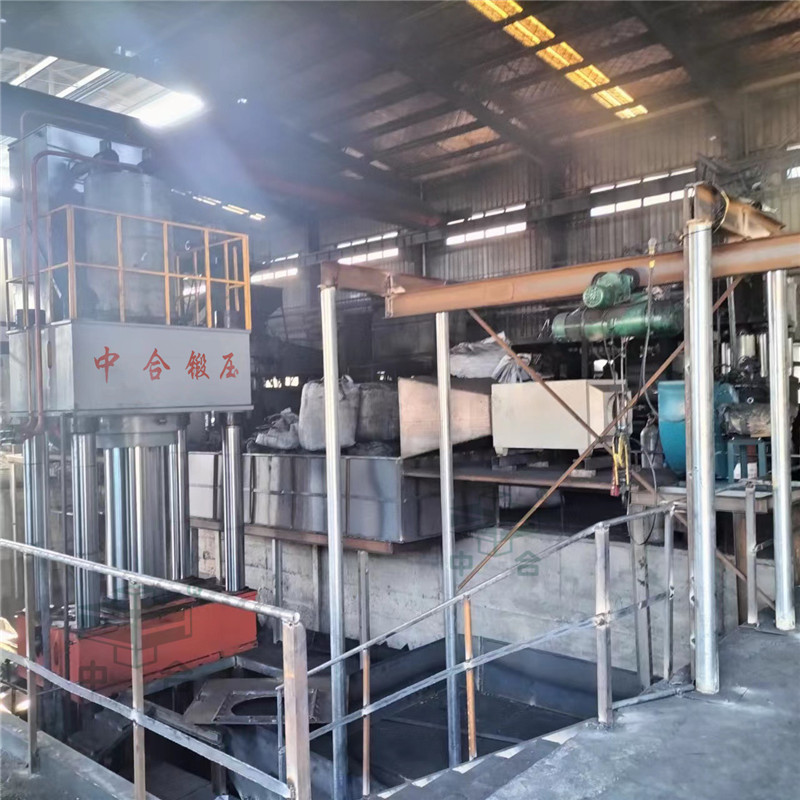

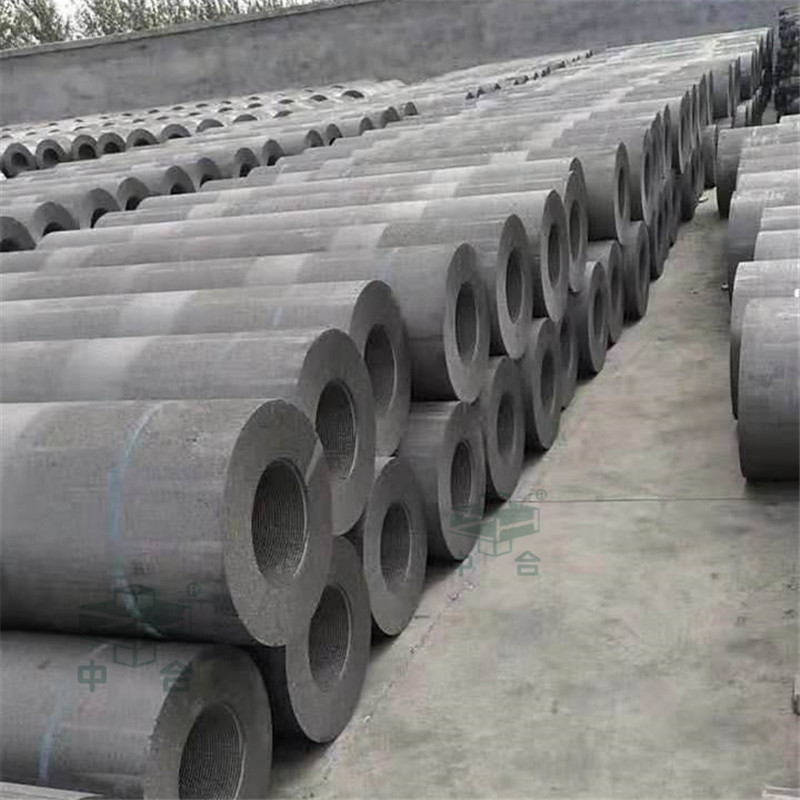

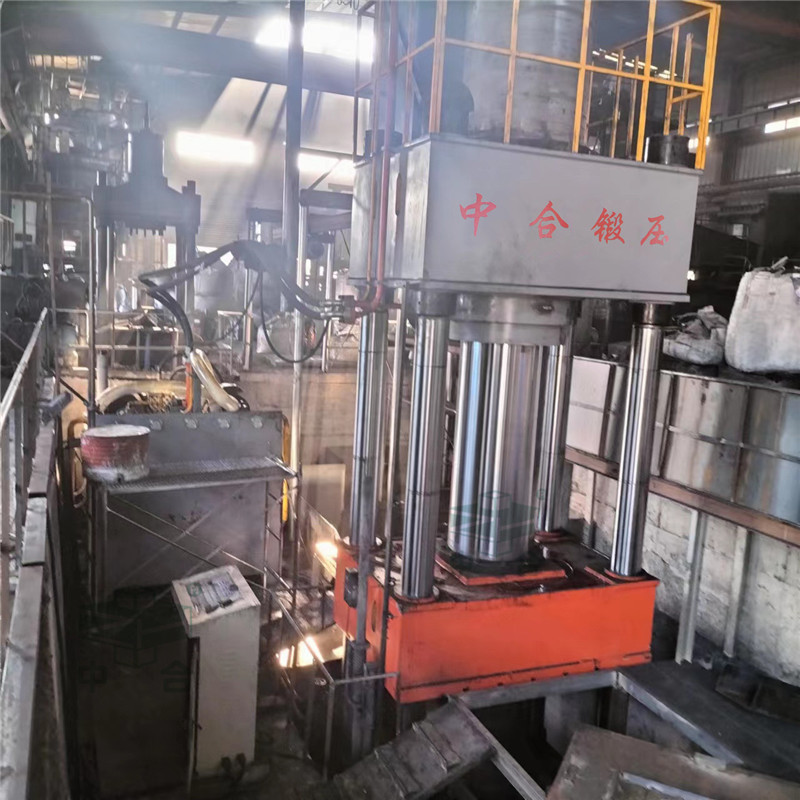

2000噸石墨電極棒成型液壓機-碳素石墨塊生產設備采用三梁四柱結構，設備經濟適用，配有PLC和伺服液壓控制系統，也稱為2000噸伺服液壓機，可實現定程定壓的手動、半自動和全自動三種操作模式，具有高效、節能、噪音低、發熱少、控制精度高、易維修的特點。如下圖：

2000噸石墨電極棒成型液壓機由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來，構成整體。主機部分包括機身、主缸、限程裝置等。控制機構包括液壓泵站（動力系統）、電器箱等組成。具體介紹如下：

1、主機為三梁四柱立式結構，由機身、主缸、行程限位裝置、潤滑裝置、液壓動力系統及電氣系統等部件組成，機身是由上梁、滑塊、工作臺、立柱、鎖母、導套等組成，滑塊在油缸驅動下沿著四柱上下直線運動；

2、上梁、滑塊、工作臺采用整體鑄鋼鑄造而成具有良好的剛性強度；

3、立柱采用45號圓鋼，并作鍍鉻處理，確保不易生銹，滑套（導套）采用耐磨鑄鐵，內嵌聚四氟乙烯耐磨材料以防止立柱拉傷并具有良好的抗偏載能力，摩擦副的潤滑采用手搖式注油泵裝置，該泵具有集中潤滑供油流暢的特點；

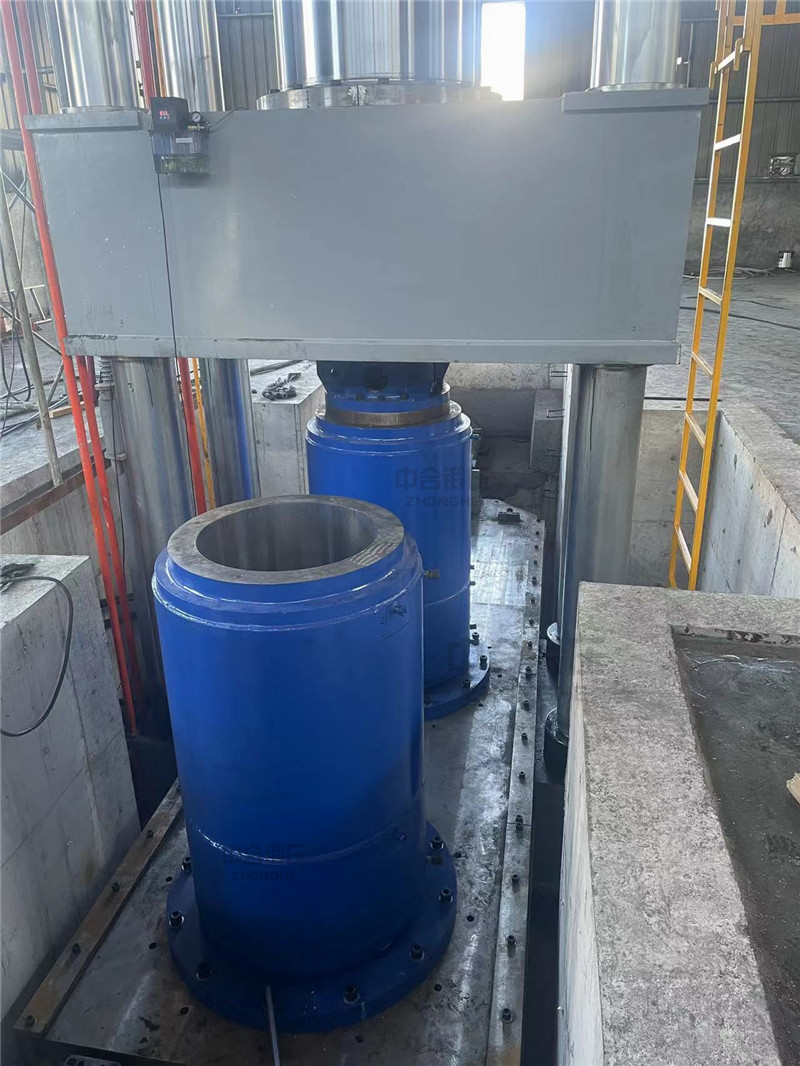

4、液壓油缸為活塞式結構，油缸的關鍵密封選用抗老化和密封惟能較好的密封圈，缸體選用45#衍磨管，內孔光潔度好，大型缸體采用45#鍛鋼件，柱塞為45#圓鋼，并進行表面鍍鉻處理，即防銹又耐磨；

5、液壓管路采用冷拔無縫鋼管，管路布置清晰、整齊、高壓管彎曲半徑規范，高低壓管有明顯的顏色區分，便于維修，通徑大于25通徑均采用法蘭連接，以減少整機滲油的發生；
