不銹鋼水箱板液壓機是一種專門用于制造不銹鋼水箱的重要設備，其中400噸三梁四柱液壓機是常用機型，可沖壓1000x1000mm、1000x500mm和500x500mm的不銹鋼水箱板，也可以直接沖壓成直角水箱，它主要用于不銹鋼水箱的拉伸、成型和壓制等工藝過程。根據板材的厚度合理選擇合適噸位的液壓機，通常板厚在3個厚以內的選用400噸三梁四柱液壓機，超過三個厚則需要選用500噸三梁四柱液壓機。

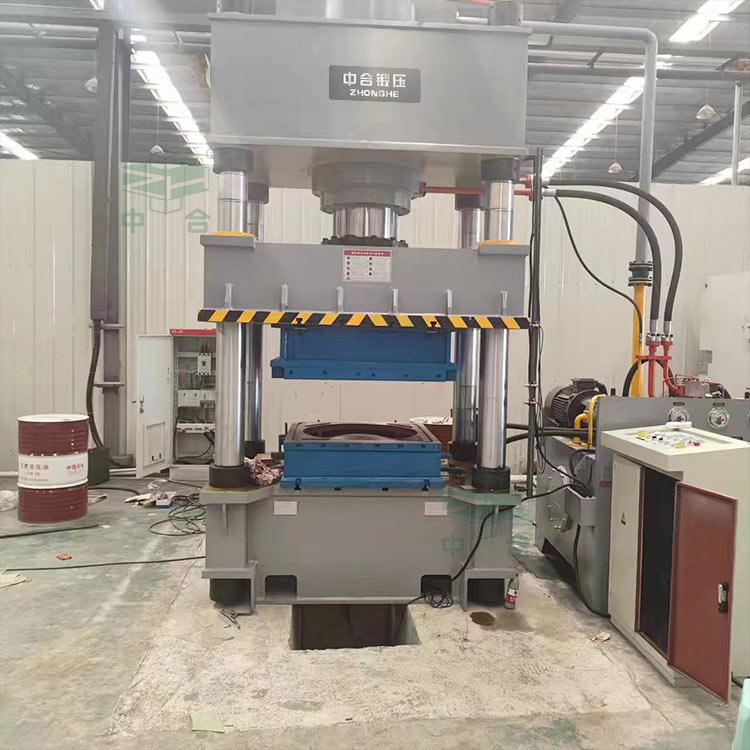

400噸不銹鋼水箱板液壓機

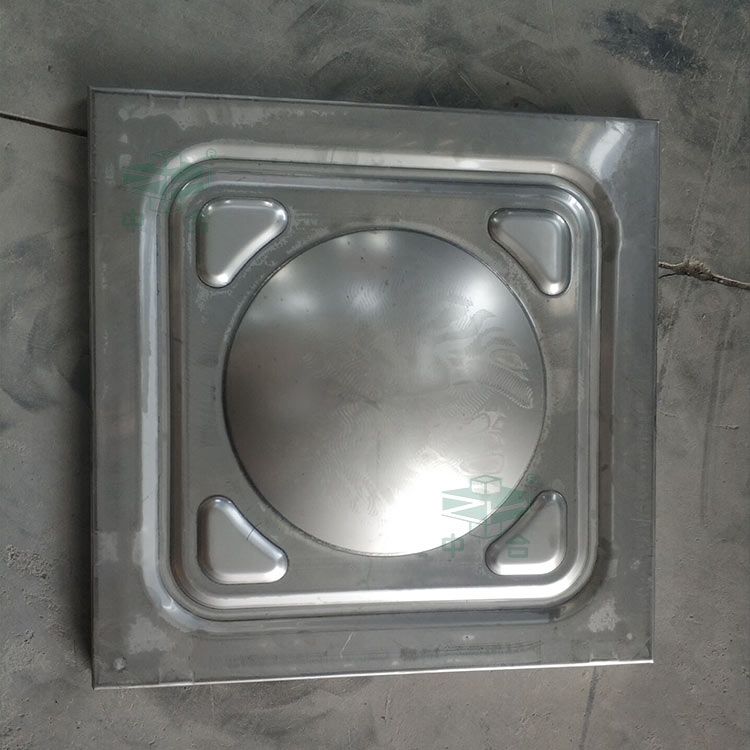

不銹鋼水箱板1000x1000mm

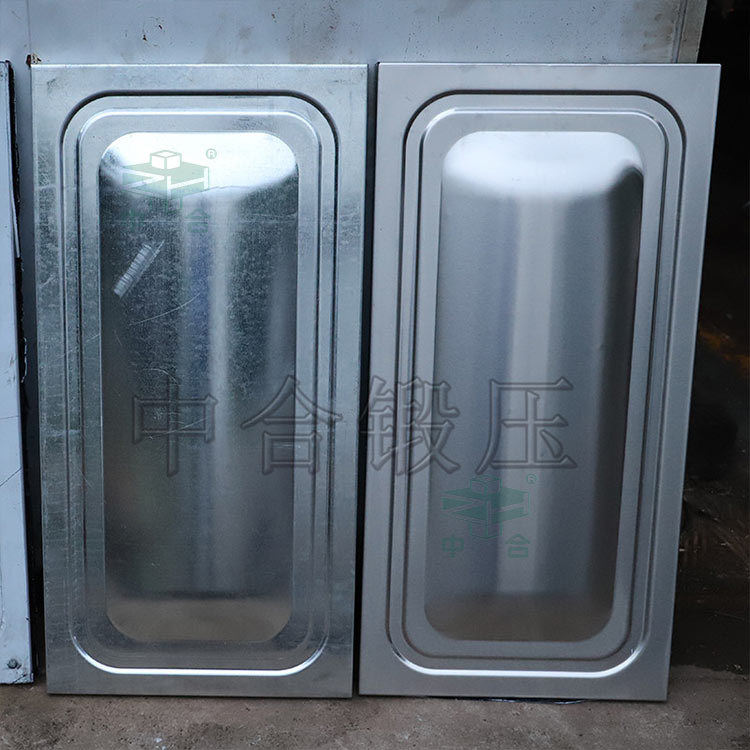

不銹鋼水箱板1000x500mm

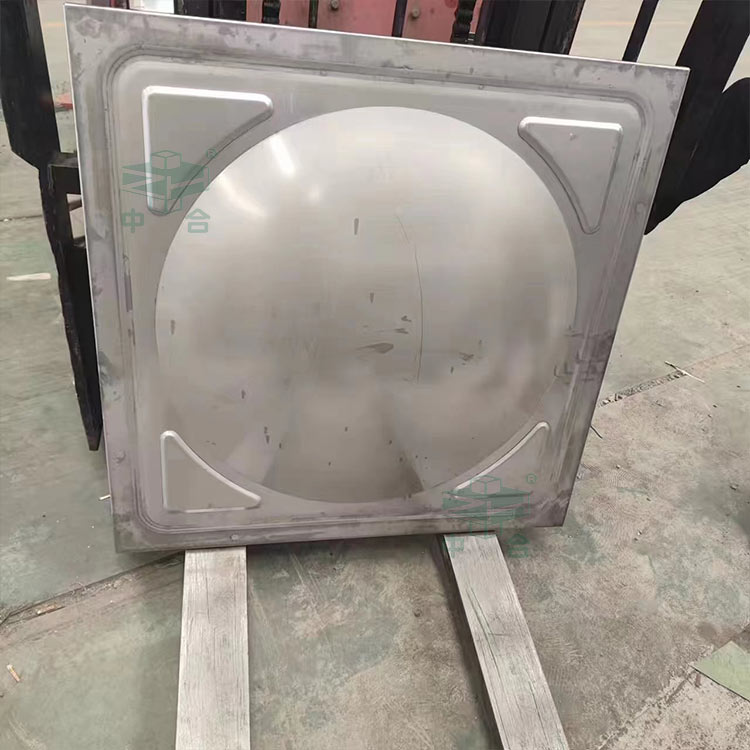

不銹鋼水箱板500x500mm

400噸不銹鋼水箱板液壓機概述：

400噸不銹鋼水箱板液壓機為立式結構，機身穩定性好，液壓機由機身、主缸、行程限位裝置通過管路及控制電器系統連接起來構成一個整體，整機部分介紹如下：

1、機身

液壓機機身是由上橫梁，活動橫梁及下工作臺用四根立柱連接起來，通過螺母固緊而組成一個封閉的框架結構，承受工作時的作用力。動梁和主缸活塞桿連接，以立柱為導向上下移動。活動梁的滑動部位設有加油孔，定時加油，以便潤滑運動部位。動梁下平面和下橫梁上平面開有T型槽，供安裝模具用。液壓機工作臺下面有安裝的下頂缸，用于反拉伸不銹鋼水箱中間的圓形結構。

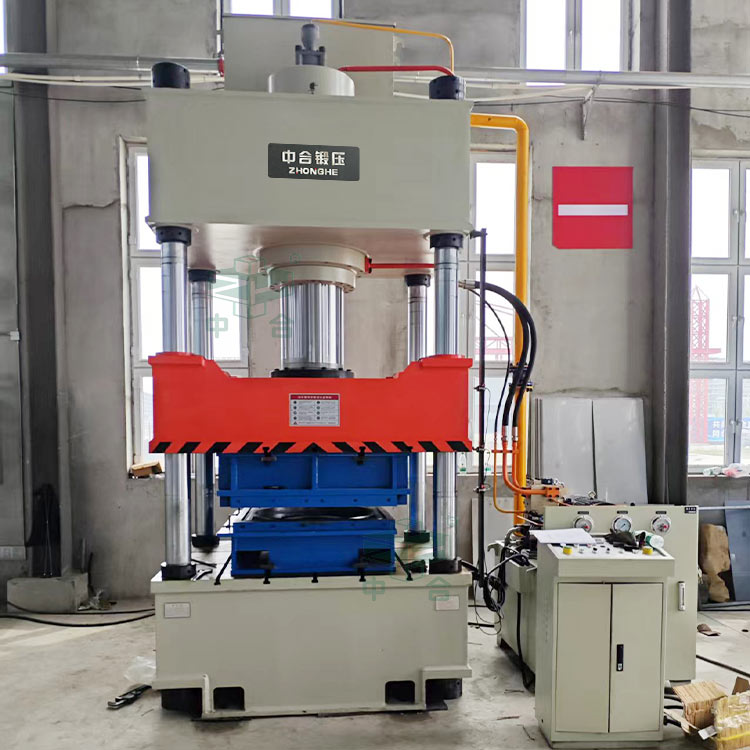

400噸三梁四柱液壓機

2、液壓系統

液壓泵站安裝在主機右側面地上，盡量減小噪音。液壓泵站裝有油的過濾裝置。隔板將吸油區和回油區分開，加油口有過濾器，保證液壓油清潔度。油箱液面高度由液體溫度計指示。充液閥安裝于油缸頂部，結構是常閉自吸式，滑塊快速下行時，靠自重下降吸開充液閥，從充液油箱吸油。液壓機管路選耐高壓無縫鋼管，管頭處采用高壓油管連接。

3、電氣控制

電氣控制系統 電氣控制系統分為動力系統和控制系統兩部分 動力部分包括控制總電源，各個電動機的啟停及保護開關等，大電動機的啟動均采用降壓起動，電源采用三相四線制。 控制部分包括控制箱和移動操作臺，移動操作臺可完成該機的全部動作的操作，設有液壓機各部分動作的操作按鈕，功能轉換開關，各個電機的啟停按鈕及各部分的報警，監視指示燈等。電氣控制箱內設置有照明燈和通風換氣裝置，電氣控制箱具有良好的密封性，能有效防止灰塵侵入。

400噸三梁四柱液壓機的操作方式設有手動，點動，自動切換控制三種操作方式。操作方式由轉換開關進行選擇，按鈕集中控制。

不銹鋼水箱板液壓機的特點：

1、液壓控制采用插裝閥集成系統，動作可靠，使用壽命長，液壓沖擊小，減少了鏈接管路和漏泄點。

2、通過計算機優化結構設計，三梁四柱式結構，簡單，經濟，實用。

3、獨立的電氣控制系統，工作可靠，動作直觀，維修方便。

4、采用按鈕集中控制，具有調整，手動和半自動三種操作方式。

5、通過操作面板選擇，可實現定程定壓兩種操作工藝，并具有保壓延時等功能。

6、按需配置；壓力表顯示壓力，行程開關控制位移。

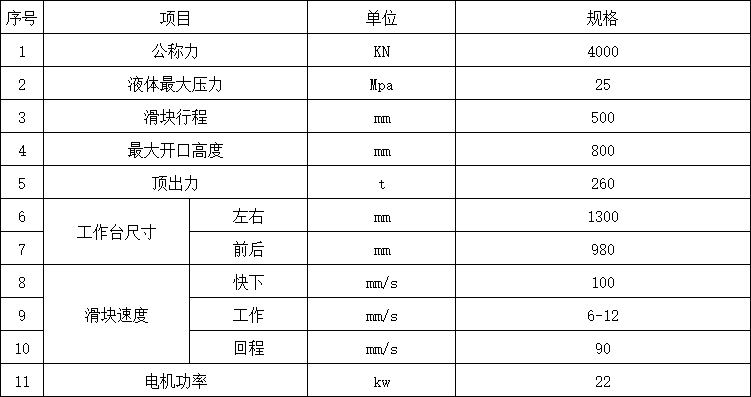

400噸不銹鋼水箱板液壓機技術參數：

注：以上參數僅供參考，機器實際參數請以滕州中合鍛壓徐經理13963280040（微信同號）技術方案為準。
