液壓墊拉伸液壓機一種典型的拉伸機，此類液壓機在常規單動薄板沖壓液壓機基礎上增設一個液壓墊，液壓墊置于工作臺內，用于拉伸工藝時的工件壓邊，在液壓墊的上平面裝有可更換的頂桿墊，以防止因頂桿對液壓墊的沖擊而造成液壓墊上平面的變形和損傷。液壓墊缸采用單缸或多缸缸結構，一字布置，此結構使液壓墊受力均勻，以達到理想的拉伸效果。

液壓墊拉伸液壓機一般適合深拉伸工藝，拉伸效果好，無褶皺五毛刺，應用范圍廣泛，比如：鋁鍋、鐵盆、不銹鋼鍋碗瓢盆嗲、電飯煲內膽、灰斗車、不銹鋼蹲便器、不銹鋼管地漏、汽車拉伸件、五金拉伸件等。

文中介紹的是一款500噸四柱液壓機，采用三梁四柱結構，帶液壓墊結構，也叫多頂出結構，液壓機工作臺布置了很多頂桿孔，帶液壓墊拉伸液壓機特別適用于各種深、淺拉伸工藝。對不銹鋼制品廠的鋁質薄板拉伸和鋁制品的壓制成形及不銹鋼制品的正反拉伸成形有良好的輔助作用。

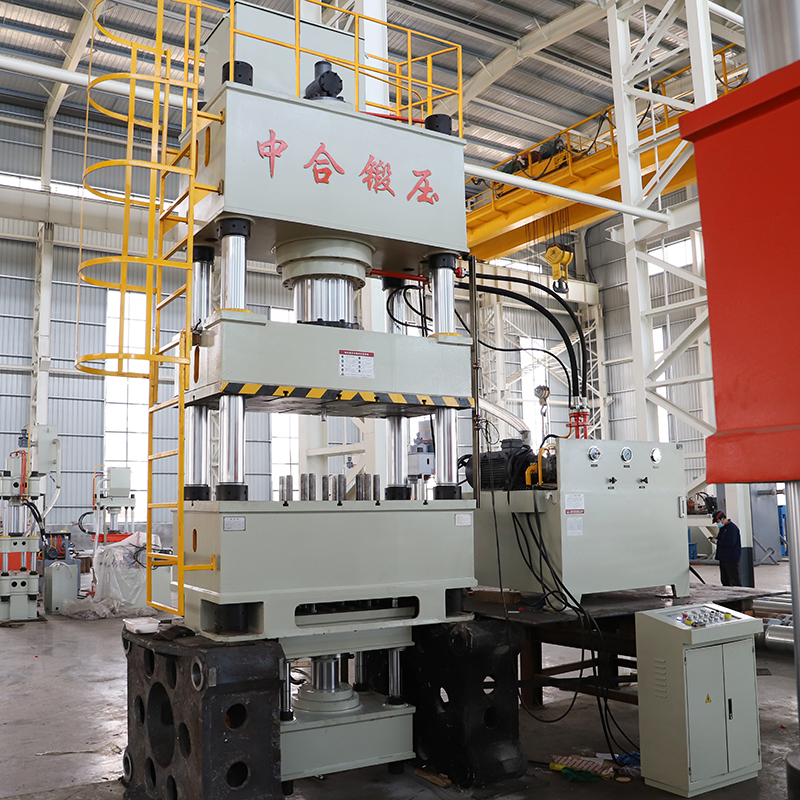

500噸液壓墊拉伸液壓機

500噸四柱液壓機帶液壓墊

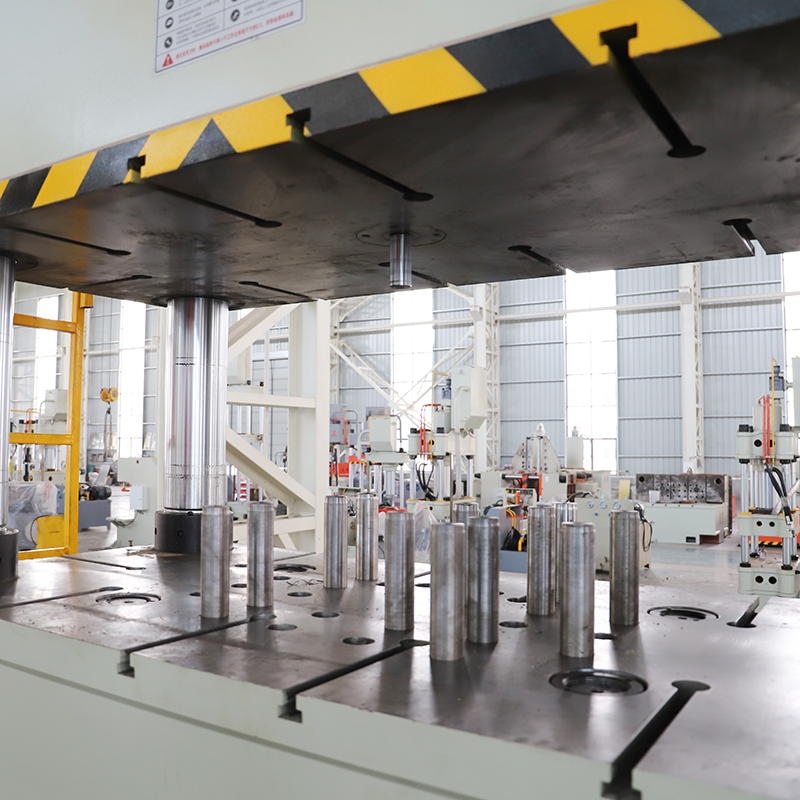

液壓墊（多頂桿）

500噸液壓墊拉伸液壓機機身設備為三梁四柱結構，其特點：

1、四柱式結構，剛性好、精度高、結構緊湊、經濟適用；

2、液壓控制采用插裝閥集成系統，泄露點少、沖擊小、動作可靠，可有效的保護模具和設備的使用壽命；

3、專業油缸密封元件，可靠性強，壽命長；

4、導軌自動潤滑裝置，充分保護導柱，保持精度；

5、機電一體化安全裝置，如:油缸下腔支撐回路、油缸上下腔互鎖回路等，有良好的安全性；

6、電氣系統采用PLC控制，可實現一鍵操作，工序簡單易操作；

7、500噸四柱液壓機可實現定壓、定程兩種成型工藝，具備保壓延時功能；

8、根據不同工藝，工作壓力、行程可在一定范圍可調節，簡單易操作；

500噸液壓墊拉伸液壓機主要技術參數：

設備型號：YQ32-1500T

公稱壓力：15000KN

系統壓力：25Mpa

滑塊行程：800mm

開口高度：1000mm

臺面尺寸：1500*1000mm

下行速度：100mm/s

工作速度：5-12mm/s

回程速度：90mm/s

伺服電機功率：22*2KW

注：以上參數僅供參考，機器實際參數請以滕州中合鍛壓徐經理13963280040（微信同號）技術方案為準。

可選配附件或功能:

1、移動工作臺；

2、沖裁緩沖裝置；

3、光幕保護裝置；

4、行程、壓力、速度數顯、數控裝置；

5、觸摸式工業顯示屏；

6、液壓系統加熱、冷卻裝置；

7、打料裝置；

8、滑塊限位閥；

9、模具加熱及溫控裝置；

10、PLC可編程控制器；

11、根據工藝可選擇單缸、雙缸、多缸布局；

設備使用條件：

1、設備工作區域溫度：0~50℃（±）

2、動力電源：三相四線制380V、50HZ，電壓波動范圍380V±10％

3、冷卻方式：水冷裝置

4、液壓系統使用介質：46號抗磨液壓油。
