500噸四柱液壓機是常用的鍛壓設備，可適用于金屬材料的拉伸，彎曲、翻邊、冷劑、沖裁等工藝，還適用于校正，壓裝、粉末制品、磨料制品壓制成型以及塑料制品、絕緣材料的壓制成型。本文中介紹的一款500噸農機配件沖壓成型液壓機，為三梁四柱式雙缸設計結構，配合模具，可一次沖壓成型，適用于生產農業機械中的各種零部件，如拖拉機部件、收割機零件、播種機附件等。

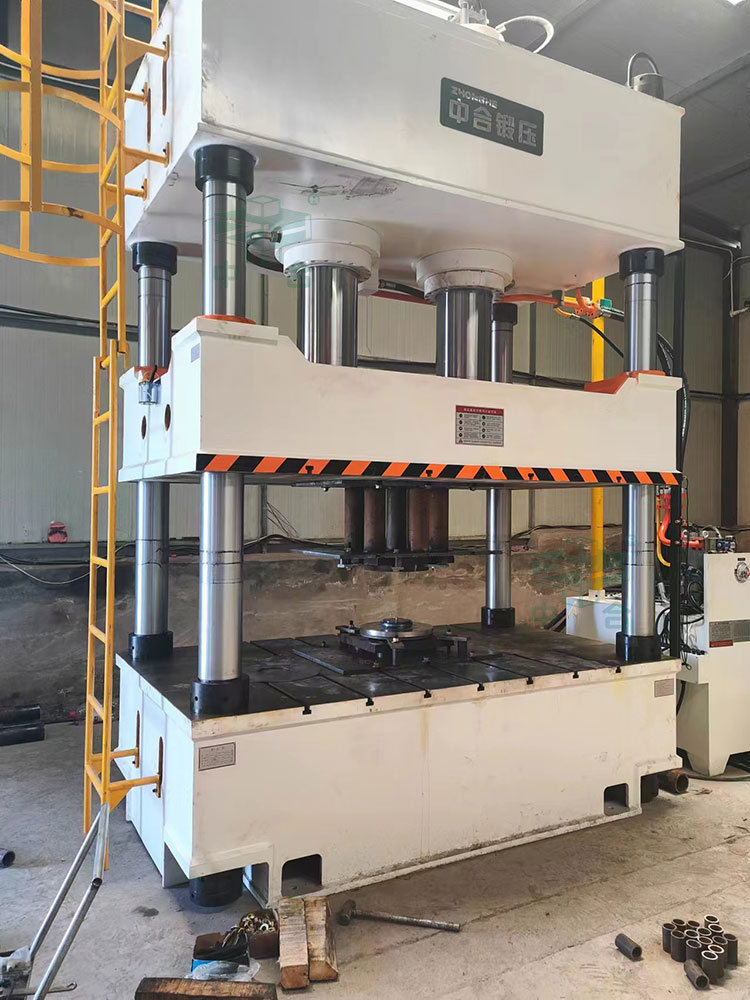

500噸農機配件沖壓成型液壓機

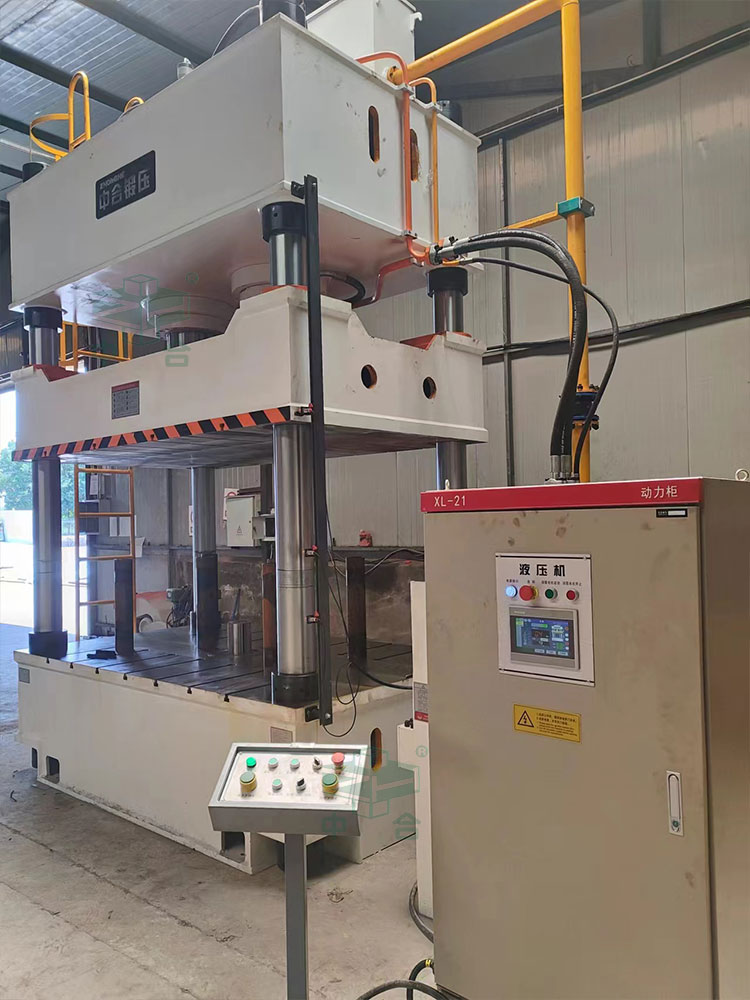

500噸四柱液壓機客戶現場

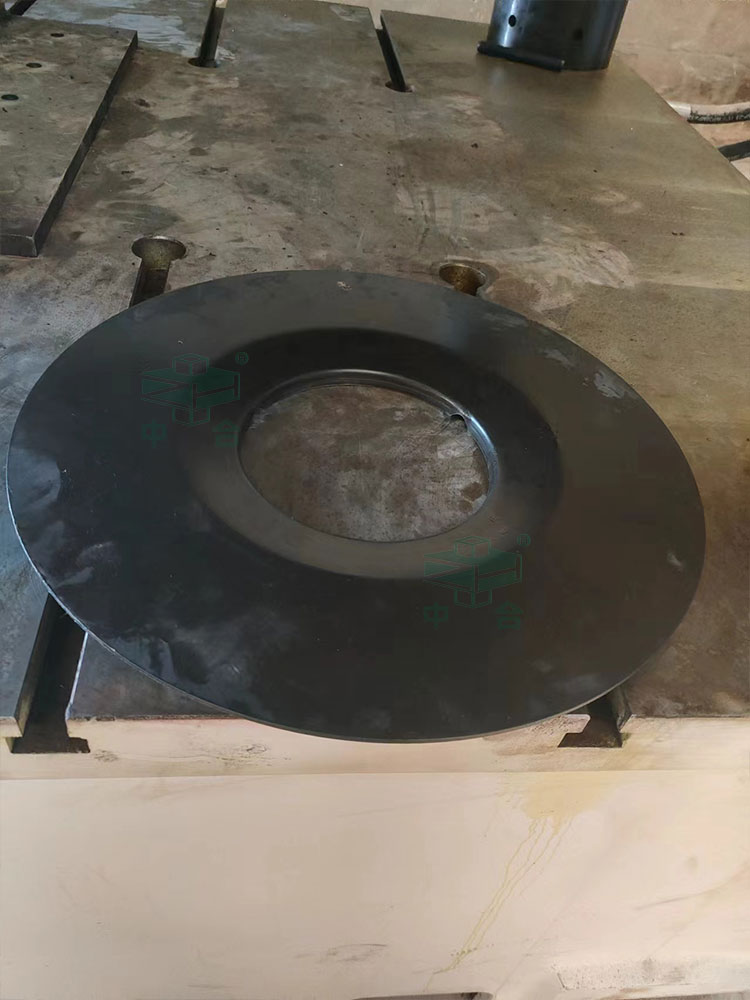

農機配件沖壓件

500噸四柱液壓機性能特點：

1、四柱式結構，結構緊湊、經濟適用。

2、液壓控制采用插裝閥集成系統，沖擊小、動作可靠，使用壽命長，泄露點少。

3、新型油缸密封元件，可靠性強，壽命長。

4、拉伸、壓邊滑塊可連成一體，實現單動工藝動作。

5、導軌自動潤滑裝置。

6、機電一體化安全裝置。如:油缸下腔支撐回路、油缸上下腔互鎖回路等，安全性優越。

7、電氣系統采用PLC伺服控制。

8、可實現定壓、定程兩種成型工藝，具備保壓延時功能，延時時間可調。

9、工作壓力、行程可在規定范圍內按工藝要求調節，操作簡便。

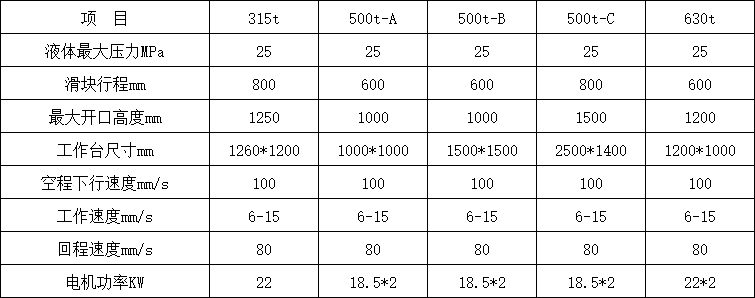

500噸四柱液壓機常規技術參數：

注：以上參數僅供參考，機器實際參數請以滕州中合鍛壓徐經理13963280040（微信同號）技術方案為準。

500噸四柱液壓機組成結構：

500噸四柱液壓機機身采用三梁四桂式結構，上梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整，具有良好的強度剛度和精度保持性。

上梁、工作臺、滑塊等大件為鋼板焊接件，經計算機優化設計，其強度、剛性、結構、防變形性等均滿足標準和使用要求，且有充裕的安全系數。采用二氧化碳?xì)怏w保護焊加手工電弧焊焊接，焊接質量達到標準，并進行回火處理，消除內應力。

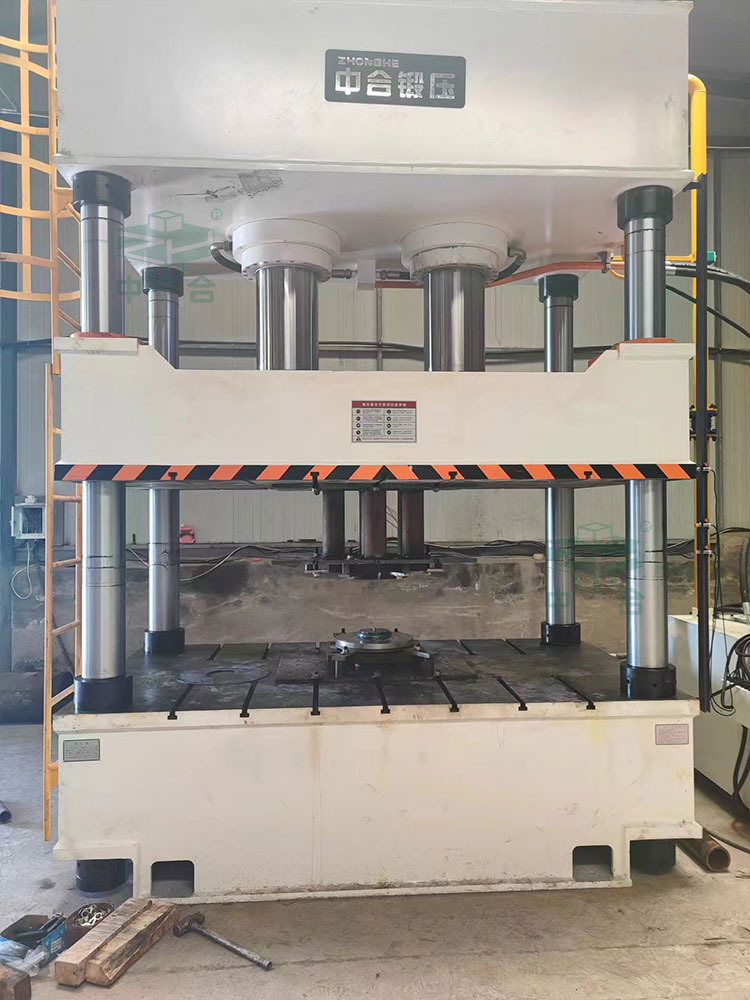

500噸四柱液壓機

500噸四柱液壓機具有獨立的液壓動力機構，由泵、電機、閥集成塊、油箱、冷卻裝置等組成，動力機構中包括油液過濾，液位顯示等多種裝置。采用二通插裝閥，具有體積小、結構緊湊、流阻小、流量大、動作靈敏、工作可靠、密封性能好、維修方便、使用壽命長等特點。

電氣控制系統采用按鈕集中控制，具有調整、手動及半自動三種操作方式，可實現定程定壓兩種工藝方式，壓機液體工作壓力、滑塊行程均可根據工藝需要進行調整，并具備保壓功能。

500噸四柱液壓機安全操作事項：

1、不了解500噸四柱液壓機結構性能或操作程序者不應擅自開動機器；

2、在工作過程中，不應進行檢修和調整模具；

3、當發現嚴重漏油或其它異常(如動作不可靠、噪聲大、振動等)時應停車分析原因，設法排除，不得帶病投入生產：

4、不得超載或超過很大偏心距使用：

5、嚴禁超過滑塊的很大行程，模具閉合高度很小不得小于600mm。

6、電氣設備接地必須牢固可靠：

7、每天工作結束：將滑塊放至很低位置。
