1200噸三梁四柱液壓機

1200噸三梁四柱液壓機又稱1200噸三梁四柱油壓機，是滕州中合鍛壓生產的一款大型液壓機設備，型號為YQ32-1200T，該機器結構設計經由有限元素分析，采用全鋼板焊接結構，經振動時效處理使機械變形量小，具有高剛性、高精度，壓力可調，行程可調。廣泛應用于各種工件的沖壓拉伸、復合材料模壓、熱鍛成型、校直校正、壓裝等工藝。

全國24小時熱線：13963280040

立即咨詢

產品詳情

1200噸三梁四柱液壓機機身采用三梁四柱結構形式，由主機及控制機構兩大部分組成，通過管路及電氣裝置聯系起來構成整體。上橫梁、工作臺通過立柱和緊固螺母、調整螺母結合成一個固定機架，機架精度靠調節螺母調整。上梁、工作臺、滑塊等大件采用優質鋼板焊接而成，焊后經高頻振動消除焊接應力。立柱及螺母：材料為優質45#鋼，經調質、表面中頻淬火并鍍硬鉻處理。主油缸為活塞缸，布置在上橫梁孔內。液壓控制采用插裝閥集成系統，壓力可調，流量穩定，動作可靠，使用壽命長。在滑塊下平面及工作臺上平面上開設有T形槽，可配M24的螺栓，用于緊固專用壓裝工裝模具。

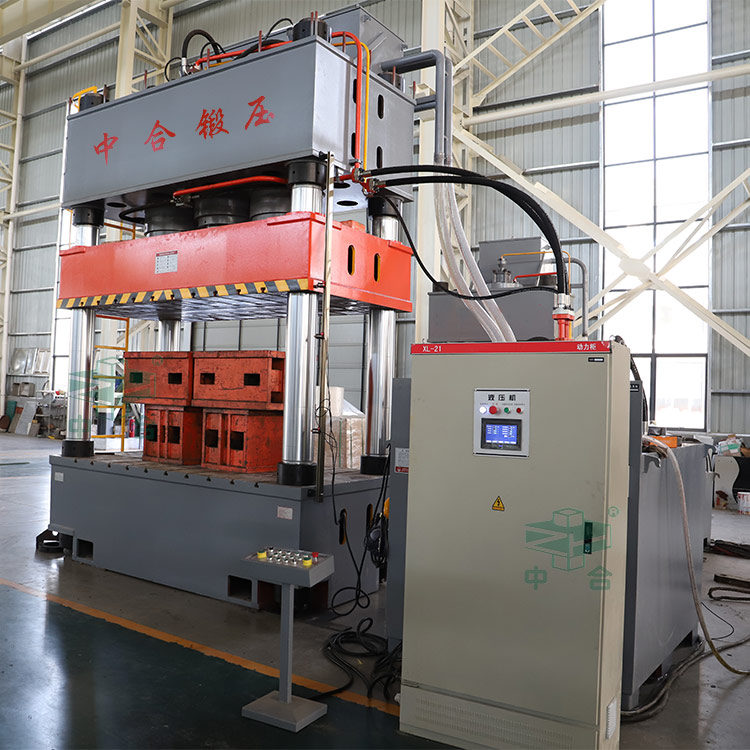

1200噸三梁四柱液壓機

1200噸三梁四柱油壓機

1200噸三梁四柱液壓機的特點：

1、1200噸三梁四柱液壓機采用三梁四柱結構。上梁和工作臺通過立柱、緊固螺母和調節螺母組合成固定框架，通過調節螺母調節框架的精度。上梁、工作臺、滑塊等大件采用優質鋼板焊接，焊后高頻振動消除焊接應力。

2、機器采用抗震壓力表，不易損壞。電觸點壓力表始終顯示主缸上腔壓力，達到設定壓力時停止工作，起到有效的保護作用。在設定壓力范圍內，起過壓保護作用。

3、整個設備的動力輸出源在液壓部分，即液壓泵站主要由電機、油泵、油箱、插裝閥等組成。油箱是封閉的，這就要求吸油區與回油區分開。油箱上有清洗窗和放油塞，清洗和換油更方便。油泵吸油口安裝直通式吸油過濾器，保證油的清潔度和油泵、閥的使用壽命。

4、油缸：主油缸為活塞缸，安裝在上橫梁孔內。缸體采用優質鍛鋼，活塞桿表面中頻淬火，硬度高，使用壽命長。油缸主密封采用進口優質密封圈，確保密封可靠，不漏油。

5、設有集中控制面板，面板上設有各種操作按鈕和開關。操作控制臺上的按鈕除了完成所有的按壓動作外，還應有“雙手按壓”、“返回”、“停止”、“緊急停止”等按鈕。

6、機器的各種報警信號、限位開關和運行動作應通過程序聯鎖。

7、液壓系統配有快速充油系統、液壓集成塊、各種油路和液壓附件。密封可靠，防滲防漏，1200噸四柱液壓機主管道采用法蘭連接，抗震管卡。動力機構包括機油過濾、液位顯示等裝置。

1200噸三梁四柱液壓機設有集中控制面板，行程、壓力、時間觸摸式顯示屏系統，面板上布置各種操作按鈕和開關。操作臺上的按鈕除完成壓力機全部動作外，還應有“雙手壓制”、“回程”、“停止”、“急?！钡劝粹o。電控系統的可靠性，實現了對鍛造液壓機速度、壓力及壓力分級的準確控制，并很容易實現液壓機和輔機裝置的連鎖控制。

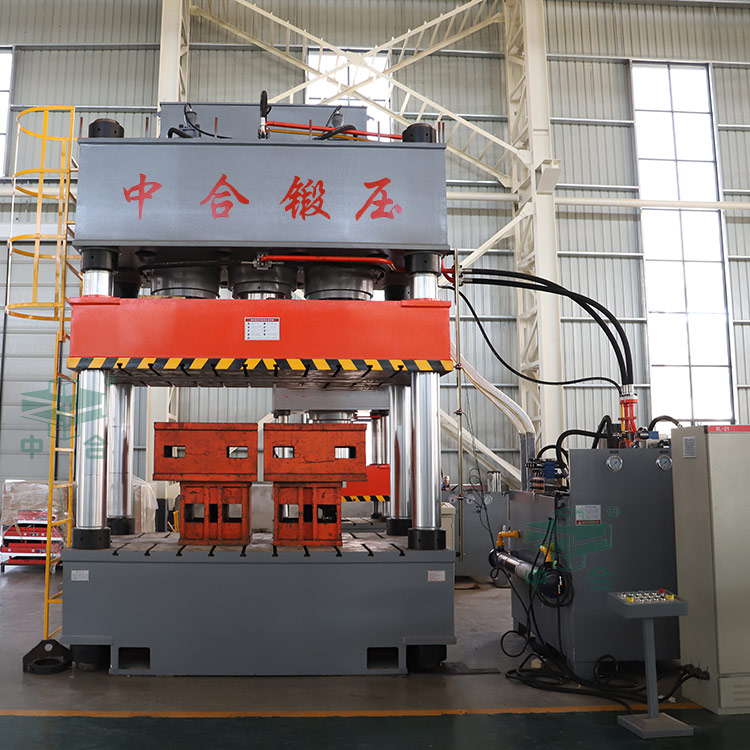

1200噸三梁四柱液壓機車間調試
