500噸四柱液壓機是一款多功能性壓力機，有單缸、雙缸、多缸結構。500噸四柱液壓機是常用機型。根據不同工件，設計制造500噸液壓機的工作臺面不同，常規機型臺面有1000*1000mm、1500x1500mm、2500x1400mm。采用四柱式結構，由主機和液壓系統、控制系統等組成。

500噸四柱液壓機是一款定制機，三梁四柱式結構，雙油缸設計，工作臺面1700*1200mm，且工作臺裝有雙缸頂出裝置，模具通過T型槽固定，通過更換或調整，可生產各種不同規格和形狀成品。本機可以實現定壓、定程兩種成型工藝，并具備保壓延時功能。其工作壓力和行程可以在一定范圍內進行調節，以適應不同的工藝需求。

500噸四柱液壓機車間實物展示：

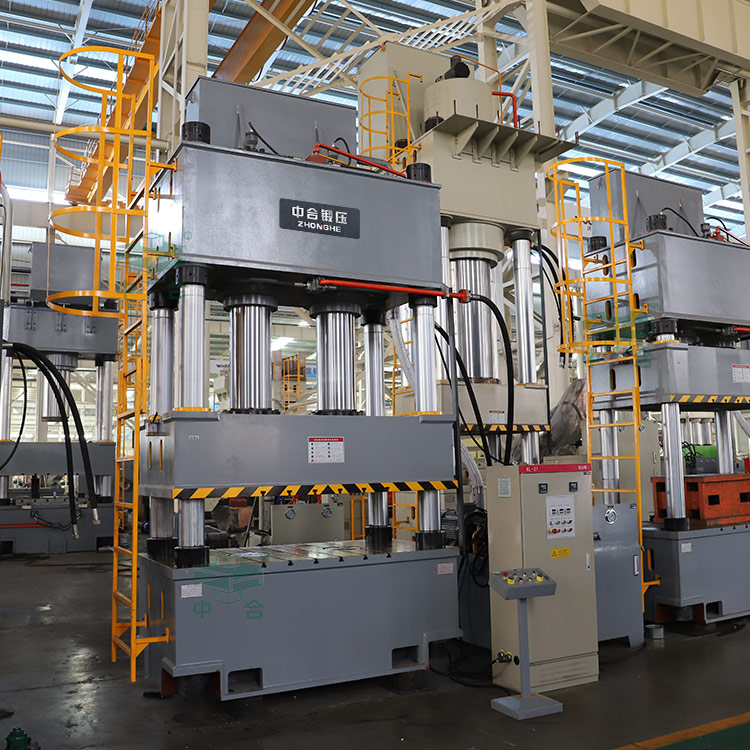

500噸四柱液壓機

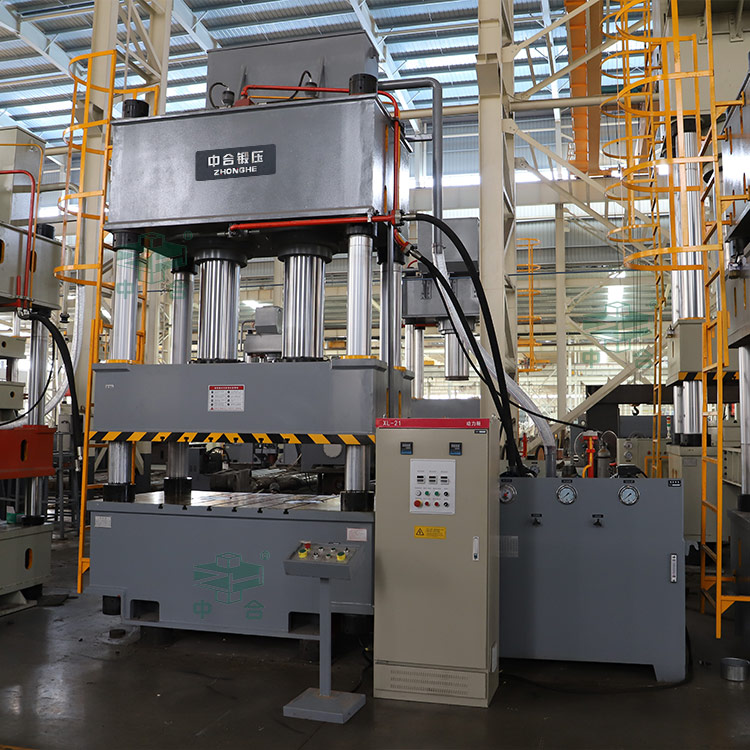

大臺面500噸四柱液壓機

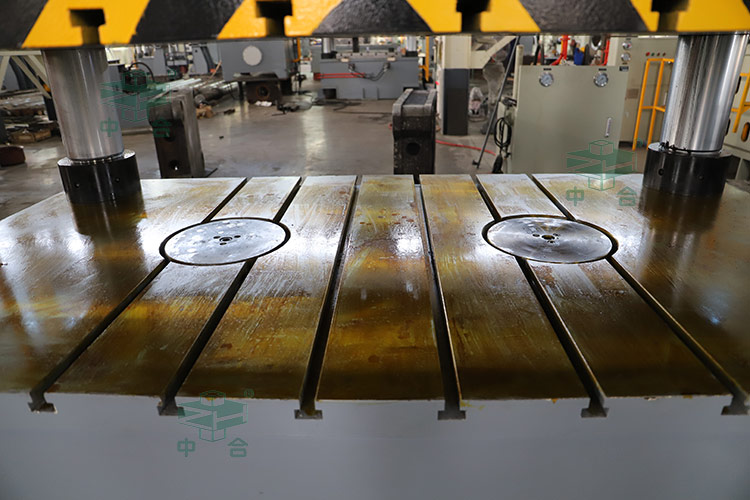

工作臺（雙下頂缸）

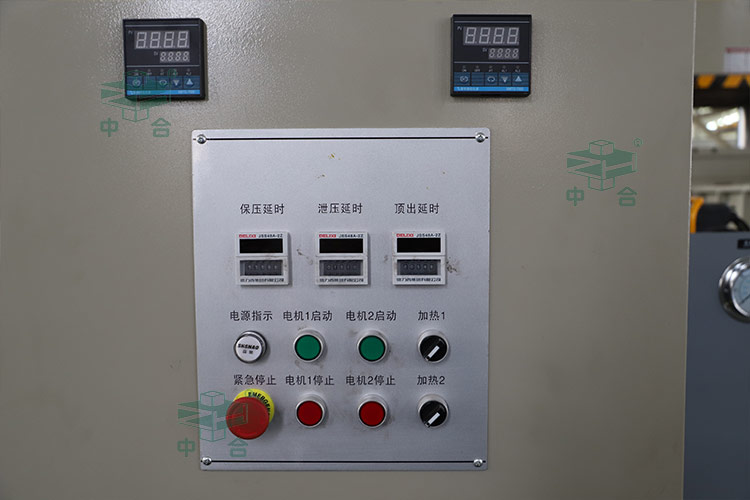

PLC動力柜

500噸四柱液壓機技術參數：

設備型號：YQ32-500T

公稱壓力：5000KN

系統壓力：25Mpa

滑塊行程：800mm

開口高度：1250mm

臺面尺寸：1700*1200mm

下行速度：120mm/s

工作速度：6-15mm/s

回程速度：80mm/s

電機功率：18.5*2KW

注：以上參數僅供參考，機器實際參數請以滕州中合鍛壓徐經理13963280040（微信同號）技術方案為準。

500噸四柱液壓機為兩大部分組成：

1、主機部分：機頂、工作臺由四根立柱連接在一起，油缸裝在機頂?shù)锥藘?nèi)孔上，卡頭裝在油缸柱塞下端，與柱塞一起作上下往復運動。機頂上四只螺母用于調整精度。

2、液壓系統：液壓系統（泵站）裝在主機右側，整個液壓控制系統由電機帶動高壓油泵輸入壓力油，通過溢流閥、電磁閥、液控單向閥、壓力表、管路等輸入油缸，使油缸柱塞實現上下往復運動。有點動、半自動、自動三種電器控制。

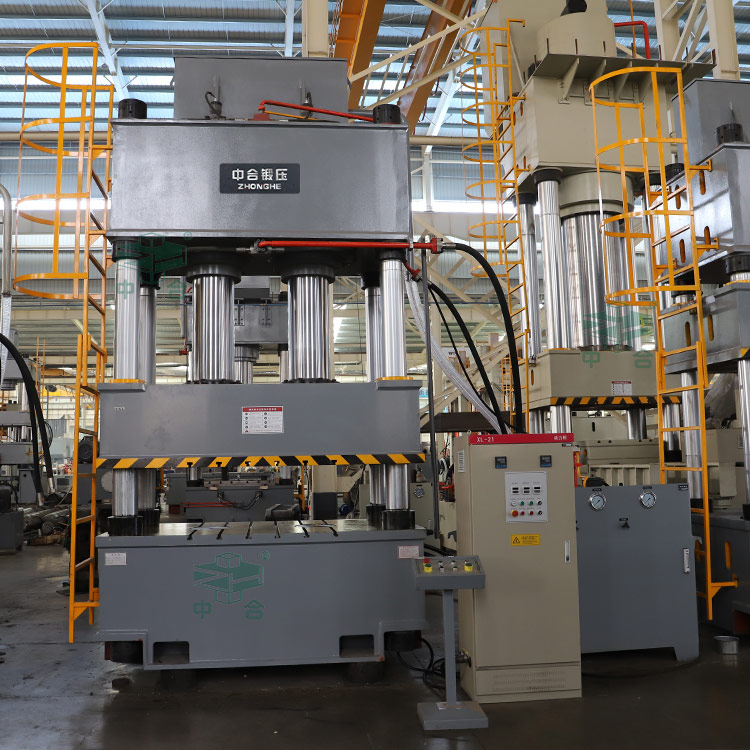

500噸三梁四柱液壓機

500噸四柱液壓機的性能特點：

1、主機機架采用鋼板焊接，三梁四柱結構，液壓站位置可左可右根據客戶需求設置。

2、500噸四柱液壓機具有獨立的動力機構和電氣系統，采用PLC控制系統，可實現自動、點動兩種操作方式。

3、本機器的工作壓力可根據工藝要求通過手動調壓閥進行調整，行程范圍可通過接近開關控制。

4、四柱式導向，工作臺設置T型槽，保證了機器工作的精度及多用性。

5、500噸四柱液壓機設有集中控制面板，面板上布置有操作按鈕和選擇開關。

6、可配光幕保護，保證操作人員的安全性。

適用領域：

適用于金屬材料的拉伸、沖載（應選配沖載緩沖裝置）、彎曲、翻邊、冷擠壓等種種沖壓工藝，還適用于較正、壓裝、粉末制品和磨料制品的壓制成型以及塑料制品，絕緣材料的壓制成。

可選配附件

移動工作臺；沖裁緩沖裝置；光電保護裝置；行程、壓力、速度數顯、數控裝置；觸摸式工業顯示屏；液壓系統加熱、冷卻裝置；打料裝置；滑塊安全栓；模具加熱及溫控裝置；PLC可編程控制器等。
